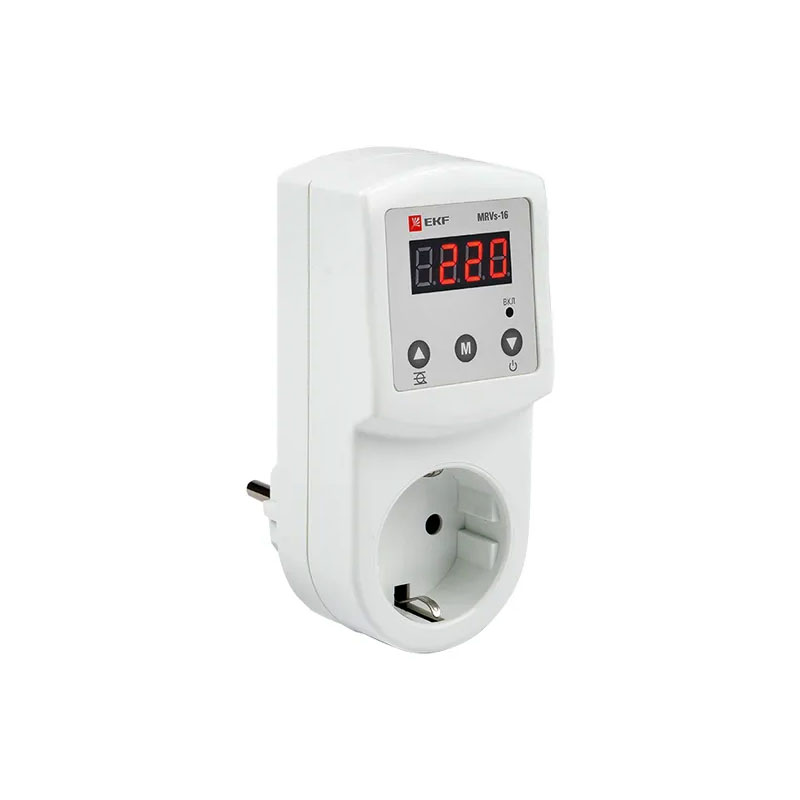

Реле напряжения цифровое розеточное MRVs-16 EKF PROxima

Описание

Цифровое розеточное реле напряжения MRVs-16 предназначено для автоматического отключения подключенной через него нагрузки, если напряжение в сети выходит за заданные пределы. Прибор управляется микроконтроллером, который измеряет напряжение и отображает его текущее значение на цифровом индикаторе. Коммутация нагрузки осуществляется электромагнитным реле. Значения пределов отключения и времени задержки включения могут быть установлены пользователем кнопками, а параметры сохраняются в энергонезависимой памяти. MRV EKF PROxima применяется в административных, промышленных и жилых объектах и обеспечивает защиту однофазной электрической сети.

Управление осуществляется микроконтроллером, который измеряет напряжение и отображает действующее значение на цифровом индикаторе. Коммутация нагрузки выполняется электромагнитным реле. Пределы отключения и задержка включения задаются пользователем через кнопки на передней панели; параметры сохраняются в энергонезависимой памяти. При включении питания индикатор сначала показывает обратный отсчет до включения. Если напряжение входит в диапазон, нагрузка включится через 10 секунд по умолчанию, и загорится зеленый индикатор «ВКЛ». Если напряжение вне диапазона, нагрузка не будет подключаться, пока напряжение не вернется в норму. При превышении верхнего порога индикатор мигает «o», а при снижении ниже нижнего порога — мигает «u». Чтобы изменить параметры по умолчанию, нужно удерживать кнопку «M» в течение 3 секунд. Кнопки расположены на передней панели ниже индикатора.

Характеристики розеточного реле MRVs-16:

• Способ монтажа в розетку
• Номинальная мощность нагрузки 3500 В*А
• Номинальный ток 16 А
• Номинальное напряжение 220(230) В
• Количество фаз 1
• Контактная группа 1NO
• Степень защиты IP20
• Вес 0.16 кг
• Габариты без упаковки 60х90х120 мм
• Индикация LED-дисплей
• Задержка отключения
• Время отключения нагрузки при превышении напряжения 0.02 с
• Время отключения нагрузки при снижении напряжения (не более) 0.5 с
• Термозащиты нет
• Количество коммутаций без нагрузки (не менее) 1000000
• Количество коммутаций под нагрузкой (не менее) 100000
• Возможность регулировки повышенного и пониженного напряжения
• Калибровка вольтметра
• Индикация состояния реле
• Измерение и отображение текущего значения напряжения
• Ручное включение и отключение реле
